UWBモジュール

UWB送受信モジュール

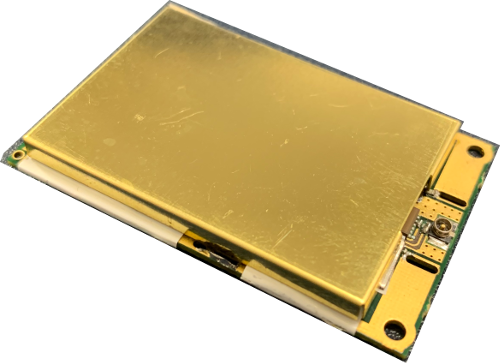

UWB送受信モジュール(GA00417)概観
  • UWB送受信用モジュールです。ハイバンド仕様(7.25GHz-10.25GHz)を標準でご提供いたします。
  • 独自のUWBシステムを構築されたい開発者向けに最適です。
  • ご要望に応じフルバンド仕様(3.1GHz-10.6GHz)等のカスタム化にも対応いたします。

機能・特徴

  • 国内電波法準拠のインパルスUWB (Ultra Wideband)信号の送受信
  • 外部デジタル入力からインパルスUWB信号を生成
  • 受信したUWB信号を検波後にデジタルパルス列で出力
  • 検波後のアナログ出力端子付 ü送受信切替スイッチ内蔵、アンテナ端子経由でアンテナ接続
  • パワーダウン機能付
  • 温度モニター内蔵

変復調機能内蔵UWB送受信モジュール

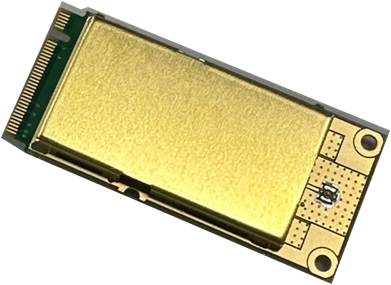

変復調機能内蔵UWB送受信モジュール(GA00491)概観
  • 変復調機能内蔵のUWB送受信用モジュールです。ハイバンド仕様(7.25GHz-10.25GHz)を標準でご提供いたします。
  • モジュール基板で設計認証(技術適合認定)を取得していますのでそのままお使いいただけます。
  • UWB測位システムやデータ通信システム開発者向けに最適です。
  • GIT製UWB送受信モジュールとベースバンド変復調機能をワンボードに搭載しシステム設計を容易にしました 。
  • TOA/TWR方式の測距機能を内蔵しており2点間の距離を高速で計測出来ます。
  • インパルスUWB無線方式であるため伝搬時間を高精度に検出できるため高精度の測距が可能です 。
  • 超低出力(-41.3dBm/MHz)であるため与干渉性や人体への非侵襲性に優れ医療機器や健康器具への 応用に適しています。

機能・特徴

  • TOA/TWR方式のRTLSシステムを容易に構築可能
  • 測距アンカーおよび測距タグに使用可能
  • データ通信機能
  • パワーダウン機能付
  • 温度モニター内蔵
  • SPIもしくはパラレルインターフェース
  • Raspberry Piおよび Arduino用のアダプターのライブラリー順次提供
